集装箱式挤奶房冲洗水处理回用机

　　设备研发背景及必要性

　　随着畜禽业迅速发展，畜禽粪便及生产废水的污染日益严重，目前加强对畜禽业粪便及生产废水的治理，降低畜禽业对环境造成的污染，防止疾病发生，已成为世界亟待解决的问题。

　　近年来对世界奶牛养殖业调查发现，该产业的污染问题并未很好的解决。在养殖区域内的地下水及河湖水中污染物超标。目前人畜共传疾病（如疯牛病，禽流感，血吸虫病）猖獗传播，世界各国加大对畜禽业污染防治的力度，对其有效的治理，才能促进养殖业的可持续发展。才能保障人类身心健康。另外由于水资源匮乏，污水回用是节约水资源的最佳途径。

　　由于经济原因，有相当数量的奶牛场废水未得到有效治理，目前市场流行的几种污水处理设备理论性强，实用针对性差。不仅投资高、操作管理十分困难，  而且不能稳定长期达标运行。因此，使业主选用设备时顾虑重重，影响了该领域环保业的发展与污染治理。

　　当前解决该问题的主要环节是研发针对性强，实用、操作管理简单，维修量小的一体化设备。提供不但使业主买得起，而且用得起的实用设备是环保工作者的主要任务和义务。

　　新西兰奶牛养殖业污水特征及防治

　　新西兰奶牛养殖业很发达，是其国主要经济支柱产业之一。奶牛场几万家都是私人企业，奶牛散养，草场天然辽阔，牛的密度极低，这是其奶质优于圈养的重要因素。但它也给周边环境带来了污染。

　　它的污染源主要表现在以下两个方面：一是，奶牛场奶牛长期放养，粪便、尿不易收集。主要靠天然处理，靠近水系的牧场，牛的粪便、尿在雨季随雨水直接流入河湖，长期积累污染了饮用水源。该污染范围广，又难收集，又难建集中式处理设施。解决该污染的较好措施是在入水系前建一个具有人工强化生化功能的表流湿地作缓冲净化区。使带牛粪便尿的雨水不能直接进入水系中，经湿地处理净化后再入河湖。以此可以有效的治理污染，保护饮用水源。

　　另一污染源是挤奶房的冲洗水。挤奶房的冲洗水集中易收集，水量小，比圈养冲洗水的有机物和SS浓度低，易集中处理回用，但挤奶房分散，不能统一收集，建集中式的污水处理厂，只能采用小的一体化处理设备。为了便于运输，外型需按集装箱外型尺寸设计。

　　新西兰每个挤奶房的奶牛头数大都在400头左右，每天冲洗水量一般为20m3左右。每天冲洗两次，新设备主要针对每天20m3废水开发。

　　我公司技术人员对新西兰奶牛场进行了深入的调研，参观了许多家奶牛场及挤奶房。新西兰奶牛场挤奶房的污水治理正在起步，正积极寻求高效简单寿命长的一体化设备。目前，各国提供的一体化设备都存在严重缺陷，都不适宜新西兰奶牛场挤奶房采用。我公司对挤奶房冲洗污水做了混凝实验，污水中由于SS浓度高，纤维轻，沉降速度缓慢，很难采用连续流方式的沉淀池，它需静沉两小时以上才能达到固液分离。目前，设备的初沉池基本都采用连续流方式的二沉池模式。这种方式的沉淀根本不适宜用于挤奶房冲洗水治理。需研发新型挤奶房废水的处理设施。

　　MBR实际属于活性污泥法的SBR处理工艺，SBR活性污泥法工艺省去二沉池，为了提高出水水质用膜过滤工艺代替砂滤池，将微孔膜放到生化池中，MBR膜只是起过滤作用，它不是填料，不参与生化反应。该工艺比常规SBR工艺增加了膜的清洗系统和膜的出水系统，它不仅设备种类多，投资高，维修量大，运行成本高。而且膜的固有缺陷是堵塞后无法清洗，膜的产水量逐年降1/3，三年必须更换膜。

　　另外其出水泵运行8分钟需停泵2分钟的运行模式极易损坏继电器，很难长期稳定运行。因而，采用MBR工艺的设备是业主买得起用不起的设备。

　　目前，流行的一体化小型处理设备不仅由于工艺固有的缺陷不能正常运行，又因设计太理论化，不符合工程实际的要求。有三个主要弊病：

　　1) 因水量小，污水提升泵选择的出水口径太小，易堵塞，无法正常运行。后边的设施再好，整体也不能运转。

　　2) 沉淀池设计不符合二沉池的要求，底面积太大，近乎平底，无法排泥，长期厌氧使整个系统瘫痪。

　　3)材质选择碳钢防腐一般不易做好，寿命短，通常5年就锈蚀。

　　4) 普遍处理能力夸大，通常12米长，2.9米高集装箱的处理能力为20-30t/d。

　　挤奶房WFSBR污水处理回用机的特点

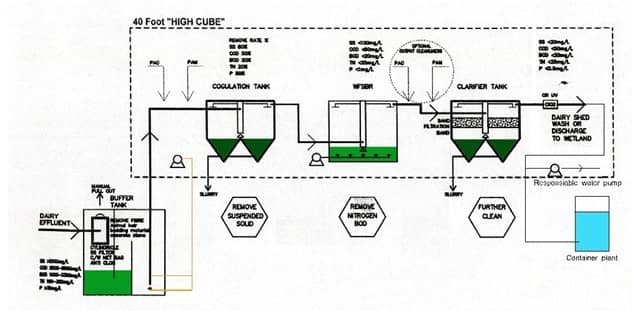

　　挤奶房WFSBR污水处理回用机它吸取现有设备的优点，克服其缺陷，利用自己的WFSBR、反应布水排水排泥一体装置及双环伞形曝气器等专利技术开发的一箱三池（即沉淀池、生化池和澄清过滤池工艺流程）与二风机组成的简单实用操作管理容易的处理回用机。

　　集装箱式的几何尺寸，不适宜做污水处理设备用，由于受到宽与高的限制，沉淀池澄清池很难设计成高效沉淀池。但由于运输要求，必须按集装箱几何尺寸进行设计，集装箱长度不宜超过12米，针对该特定的条件，我技术人员将研发的新型结构沉淀池，有机的与生化池运行特点相结合，使沉淀功能均在静止状态下进行，保障了出水水质。

　　新型挤奶房WFSBR污水处理回用机，其生化WFSBR工艺不仅继承了常规SBR的优点，而省去滗水器，克服了滗水器带来的诸多缺陷，它已申请专利。它的工序比常规SBR少，其主要优点如下：

　　1. 利用新研发的气提泵代替机电水泵，它克服了机电水泵出水口径小易堵塞的缺陷，出口口径大于dn80，无机械零件，以风为动力长期不用维护。

　　2. 将沉淀功能均在静止条件下进行，沉降功能强，出水水质好，适宜冲洗水的水质特性。

　　3. 反应、生化、排水、排泥均以鼓风机风力为动力，使其机电设备减少到仅用2台鼓风机来完成。

　　4. 箱体材质决定设备的使用寿命，鉴于碳钢防腐的设备寿命短、易腐蚀；玻璃钢、塑料设备强度差，运输中易损坏。为了延长其使用寿命，箱体采用304不锈钢制作，使使用寿命在15年以上。

　　我公司针对新西兰挤奶房冲洗水的特点，结合集装箱几何尺寸及业主的管理水平，特设计三池两风机挤奶房冲洗污水自动处理回用设备，它与其它流行设备有很大的区别，不但工艺先进，而且机电设备极少，目前它是适用于挤奶房冲洗水的处理及回用的最新型专用设备。

　　业主需自备的设施及使用注意事项

　　1、 一体污水处理回用基础平台

　　一体化设备不能直接放在土地上，需放在采用C20砼浇注的基础上，其几何尺寸为长12400mm，宽2700mm，厚度为200mm。

　　2、沉淀池和调节池

　　一体化未设污水存储的功能，需建污水调节池（储存池）。因冲洗水中含有大量可预沉的SS，为了得到高品质的中水，将调节池修建成沉淀调节池。

　　有效容积：V=60m3。

　　沉淀调节池的几何尺寸：

　　长=10m，宽=2.5m，高=2.5m，水深=2.3，壁厚200mm，分两格，沉淀格40m3，调节池格20m3。

　　3、清水池：20m3PVC塑料桶，  底部有出水孔，直径dn50，与一体化设备用PVC管连接。

　　4、电缆长度：一体化到电源的距离，通常采用直埋电缆，暗铺设。电缆只需接到一体化电源端子上即可。电缆规格为5*3+2.5缆线。

　　5、自来水与一体化自来水接口连接上。

　　6、回用管采用φ50钢管与一体化清水池出水口连接。

　　7、排泥管由一体化排泥口连接到水泥厂。

　　8、一体化与调节池距离是现场定，通常相距一米。

　　9、寒冷冬季结冰的地域需增加保温措施，或放在室内。奥克兰地区可省去。

　　10、水量超过20m3/d时，当水量为Q=40m3/d时，可订两台设备并联使用。

　　因若按Q=40m3/d设计时的设备总长度在22米以上，为了方便运输安装，需分成两个箱体，其价格并不比二台价格便宜。因此水量大的时候，业主宜多台选用并行运转，另外集装箱式污水处理设施，在水量20m2/d时是最佳结构形式，为了运输安装方便，箱体长度不宜超过12米。如水量超过60m3/d时，采用钢筋砼池投资更合算。附已建工程外景图.
